Sankey Diagramm in PI Vision

Mit dem Werusys Sankey-Symbol können aggregierte Werte in einem Diagramm darzustellen, bei dem die Breite der Verbindung proportional zur Größe des Wertes ist. Sankey-Diagramme sind wichtige Hilfsmittel zur Visualisierung von Energie- und Materialflüssen sowie von Ineffizienzen und Einsparpotenzialen im Umgang mit Ressourcen. Dabei handelt es sich häufig um Materialflüsse in einem Prozess oder Energieverbräuche in einem Unternehmen. Damit bekommt der Nutzer die Möglichkeit eine schnelle Übersicht über Flüsse innerhalb seines Unternehmens zu bekommen.

Die Visualisierung durch das Sankey-Symbolermöglicht es, große Flüsse innerhalb eines Unternehmens oder Prozesses leicht zu identifizieren: Sie sind nützlich, um große Beiträge in einem Gesamtfluss zu erkennen.

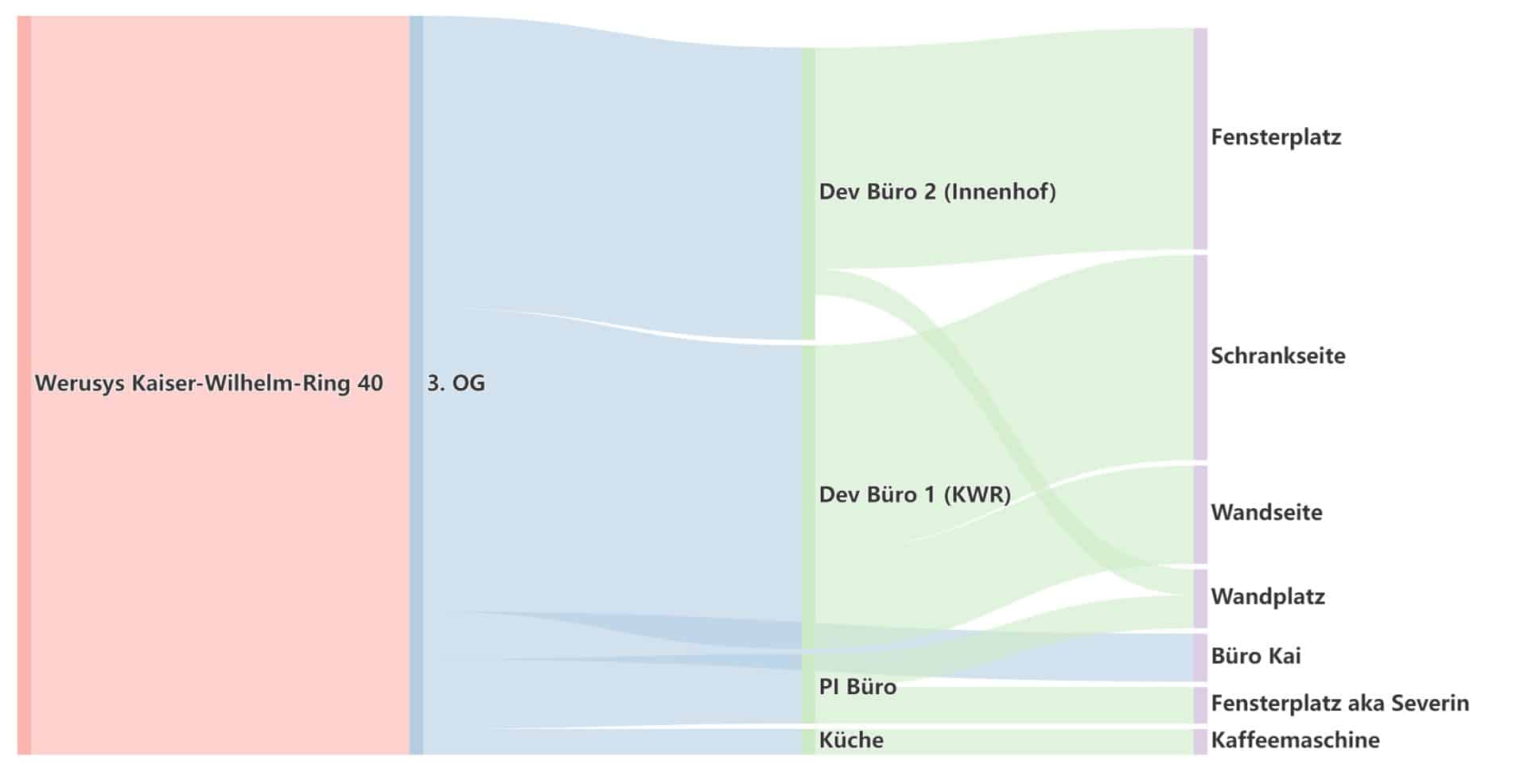

Werusys PI Vision - Sankey Diagram

Das Sankey Diagramm wird dabei sehr einfach über AF konfiguriert und alle angezeigten Werte werden über den in PI Vision ausgewählten Zeitraum aggregiert.

Werusys PI Vision Suite

Die Werusys PI Vision Suite

Holen Sie das meiste aus ihrem PI System heraus

Die Werusys PI Vision Suite erweitert Ihre Möglichkeiten mit Hilfe einer breiten Palette an neuen und perfekt an Sie angepassten Controls. Zusätzlich ermöglicht die PI Vision Suite das Einbetten von Seeq Analysen jeglicher Art.

Neue Möglichkeiten

Mehr als ein dutzend weitere Visualisierungsmöglichkeiten

Regelmäßige Updates

Immer aktuell und einsatzbereit für jede PI Vision Version

Einbetten von Seeq Analysen

Zeigen Sie in Seeq ausgearbeitete Analysen direkt in PI Vision an

Erstklassiger Support

Direkter Kontakt mit PI System Experten rund um die Uhr

Mehr zu Advanced Analytics

Seeq

Accelerated Insights, Improved Outcomes

In the current hype around predictive analytics, machine learning, and data science, what’s missing are solutions to the real challenges to an analytics-driven organization. Tapping the expertise of your current employees. Support for collaboration and knowledge capture to foster sharing and reuse of analytics efforts. And the ability to rapidly distribute insights to the people who need them to quickly improve outcomes.

Intuitive. Visual. Innovative.

Seeq is the first application dedicated to process data analytics. Search your data, add context, cleanse, model, find patterns, establish boundaries, monitor assets, collaborate in real time, and interact with time series data like never before.

Fast. Flexible. Collaborative.

Whatever your process historian or operational data system of record – the OSIsoft® PI System®, Honeywell’s Uniformance® PHD, Emerson DeltaV and Ovation, Inductive Automation’s Ignition, AspenTech IP.21, Wonderware, GE Proficy or any other – Seeq can connect and get you working in minutes.
